مطالعه موردی: طراحی سامانه انتقال و مانیتورینگ آلارم در مجتمع پتروشیمی مهاباد با مبدل Sepitam-8bK-T/R
📅 تاریخ انتشار: 03 شهریور 1405
⏱️ زمان مطالعه: 7 دقیقه
در سامانههای کنترل صنعتی، بخش قابلتوجهی از اطلاعاتی که میان تجهیزات میدانی و اتاق کنترل ردوبدل میشود، نه دادههای حجیم شبکهای، بلکه سیگنالهای ساده وضعیتی مانند آلارم، هشدار، وضعیت باز/بسته بودن یک مسیر یا فعال/غیرفعال بودن یک تجهیز است. این نوع سیگنالها معمولاً از طریق کنتاکتهای رلهای (Relay Contact) با دو حالت باز (Normally Open) و بسته (Normally Closed) منتقل میشوند.

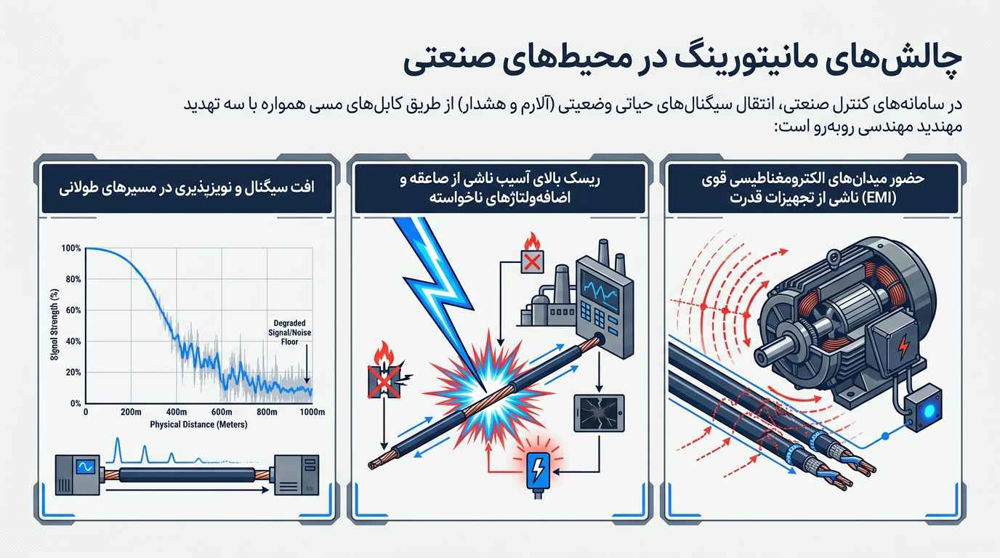

در پروژههای صنعتی و بهویژه در صنایع نفت، گاز و پتروشیمی، سه محدودیت رایج وجود دارد که مانع استفاده مستقیم از کابل مسی برای انتقال این سیگنالها میشود: نبود زیرساخت اترنت در فاصله موردنیاز، حضور میدانهای الکترومغناطیسی قوی ناشی از تجهیزات قدرت، و ریسک آسیب ناشی از صاعقه و اضافهولتاژهای ناخواسته در مسیرهای طولانی کابل مسی. فیبر نوری بهدلیل ماهیت دیالکتریک خود (عدم هدایت جریان الکتریکی)، این سه محدودیت را بهطور همزمان برطرف میکند و گزینهای مطمئن برای انتقال سیگنالهای حیاتی کنترلی به شمار میرود.

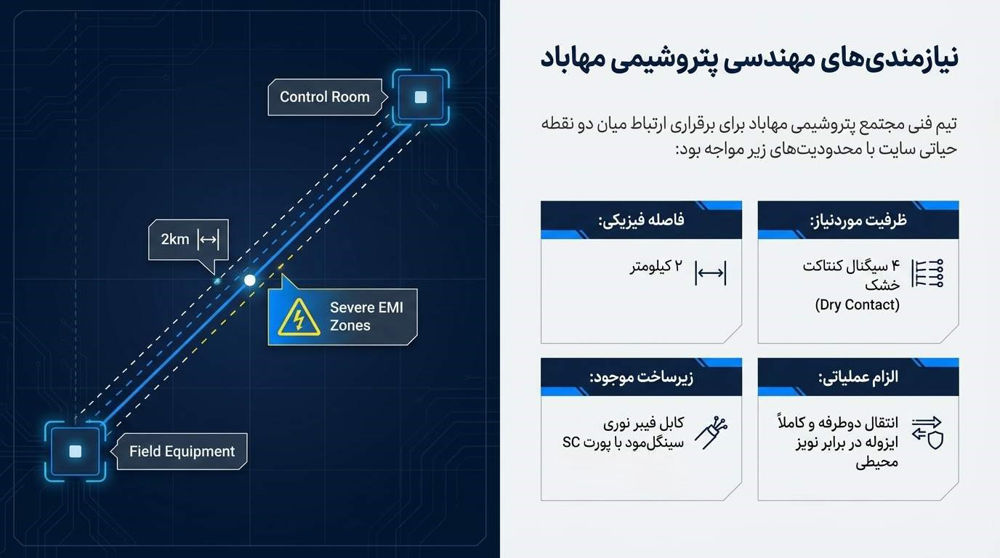

درخواست این پروژه از سوی واحد فنی مجتمع پتروشیمی مهاباد مطرح شد. هدف، برقراری ارتباط میان دو نقطه از سایت برای انتقال سیگنالهای کنتاکت خشک (آلارم) و مانیتورینگ وضعیت آنها از یک نقطه مرکزی بود. جدول زیر خلاصه شرایط و الزامات فنی اعلامشده توسط کارفرما را نشان میدهد.
با توجه به اینکه اترنت در دسترس نبود و فیبر نوری سینگلمود از پیش در سایت کشیده شده بود، منطقیترین راهکار، استفاده مستقیم از یک مبدل اختصاصی کنتاکت-به-فیبر بود؛ راهکاری که بدون نیاز به سوئیچ، پروتکل شبکه یا پیکربندی پیچیده، سیگنال آلارم را مستقیماً به فیبر نوری تبدیل کرده و در سمت مقابل بازسازی میکند.

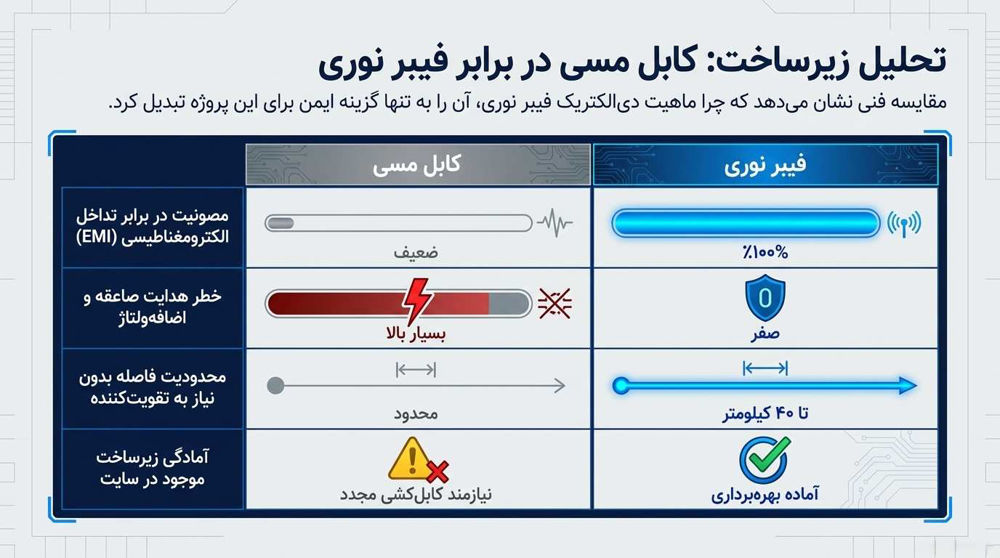

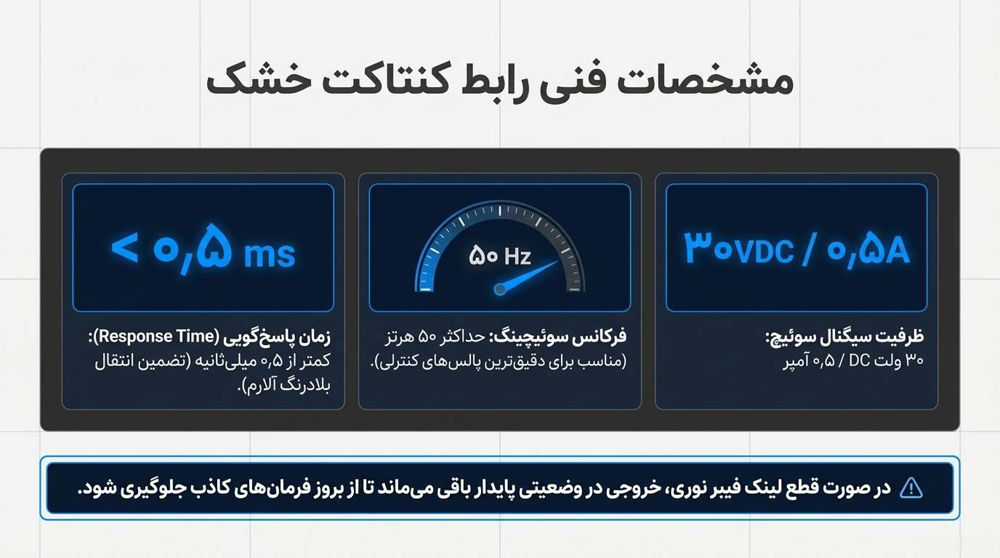

فیبر نوری بهدلیل عایق بودن الکتریکی، در برابر تداخل الکترومغناطیسی (EMI) و اضافهولتاژهای ناشی از صاعقه یا کوپلاژ با خطوط قدرت مصون است. در محیط پتروشیمی که تجهیزات قدرت، موتورها و کابلهای فشار قوی در مجاورت مسیر کابلکشی قرار دارند، این ویژگی از یک مزیت به یک الزام ایمنی تبدیل میشود. همچنین گزارش سازنده محصول، سطح مقاومت رابط کنتاکت خشک را در برابر ضربه صاعقه مطابق استاندارد IEC61000-4-5 (موج ۸/۲۰ میکروثانیه) با ولتاژ ۶ کیلوولت در حالت افتراقی و مشترک اعلام کرده است که تضمینکننده پایداری تجهیز در چنین محیطی است.

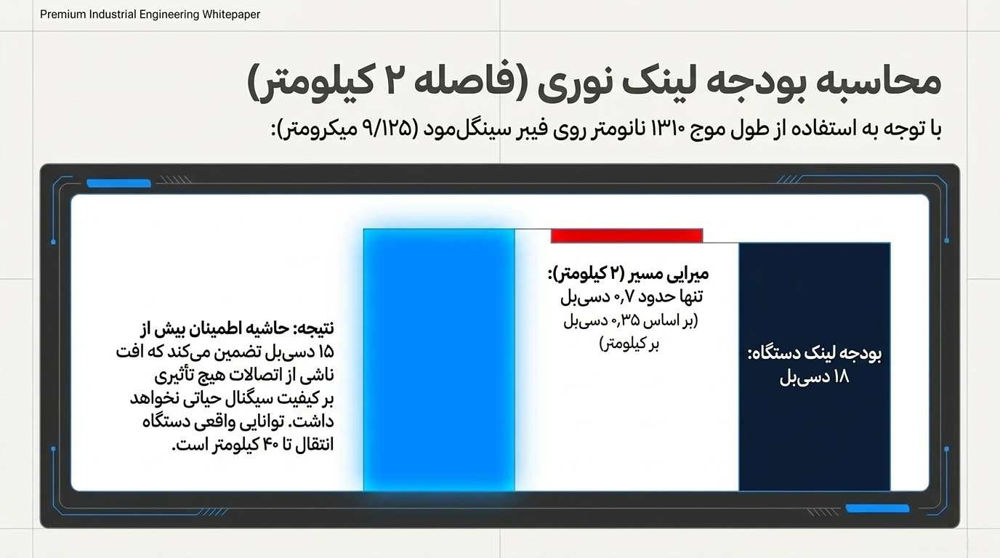

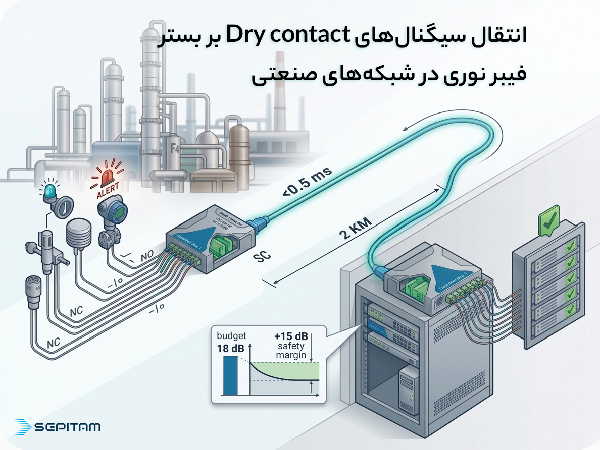

برای اطمینان از کفایت فنی راهکار، بودجه لینک نوری (Optical Link Budget) در فاصله واقعی پروژه محاسبه شد. در حالت فیبر سینگلمود (۹/۱۲۵ میکرومتر) و طول موج ۱۳۱۰ نانومتر، میرایی فیبر ۰٫۳۵ دسیبل بر کیلومتر و بودجه لینک کلی دستگاه ۱۸ دسیبل است. در فاصله ۲ کیلومتری این پروژه، میرایی فیبر تنها حدود ۰٫۷ دسیبل خواهد بود که حتی با احتساب افت اتصالات و اسپلایسها، حاشیه اطمینان بیش از ۱۵ دسیبل باقی میگذارد. بهعبارت دیگر، ظرفیت واقعی این مبدل (حداکثر ۴۰ کیلومتر طبق مشخصات سازنده) بهمراتب بیش از نیاز پروژه است و کیفیت سیگنال در این فاصله کوتاه با اطمینان بسیار بالایی تضمین میشود.
زیرساخت فیبر موجود در سایت از نوع کانکتور SC بود، در حالیکه پورت نوری دستگاه از نوع صنعتی FC است. کانکتور FC بهطور کلی بهدلیل مکانیزم قفلشوندهٔ پیچی (در مقابل مکانیزم فشاری SC)، در کاربردهای صنعتی با ارتعاش تجهیزات دوار از پایداری مکانیکی بیشتری برخوردار است؛ این یک ویژگی شناختهشده در صنعت فیبر نوری است و به محصول خاصی محدود نمیشود. برای هماهنگی میان زیرساخت SC موجود و پورت FC دستگاه، طبق گزارش پروژه از یک پچکورد یا آداپتور تبدیل SC-به-FC استفاده شد.
افت اتصال ناشی از آداپتور تبدیل معمولاً در محدوده زیر یک دسیبل است و با توجه به حاشیه بالای بودجه لینک محاسبهشده در بخش ۳.۲، تأثیر آن بر کیفیت سیگنال قابل چشمپوشی ارزیابی میشود.

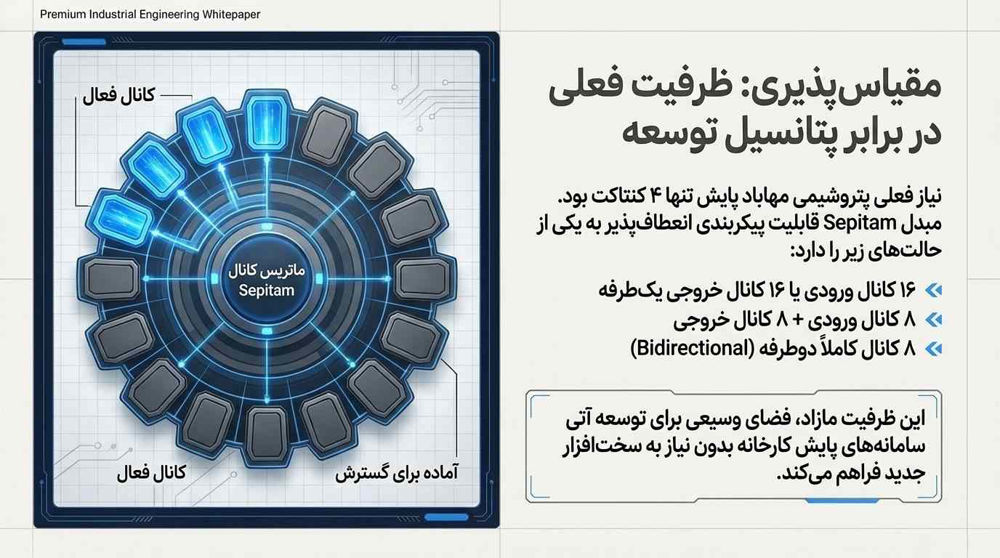

مبدل Sepitam-8bK-T/R در چهار حالت قابل پیکربندی است: ۱۶ ورودی، ۱۶ خروجی، ۸ ورودی همراه با ۸ خروجی، یا ۸ کانال کاملاً دوطرفه (Bidirectional). نیاز پروژه، پایش وضعیت ۴ کنتاکت از یک نقطه مرکزی بود که در هر یک از حالتهای پیکربندی دستگاه، بهراحتی و با حاشیه ظرفیت قابلتوجه پوشش داده میشود. انتخاب دقیق حالت پیکربندی (تکطرفه یا دوطرفه) باید بر اساس نیاز عملیاتی واقعی—یعنی اینکه آیا کنترل از هر دو سمت لازم است یا صرفاً پایش یکطرفه—در زمان راهاندازی مشخص شود. با اینحال، در هر سناریو، انتخاب دستگاهی با ظرفیت بیش از نیاز فعلی (۴ کنتاکت)، همانطور که در یادداشتهای پروژه نیز مورد تأکید قرار گرفته، فضای کافی برای توسعه آتی سامانه پایش را فراهم میکند.
مبدل فیبر نوری Sepitam-8bK-T/R، یک مالتیپلکسر اختصاصی کنتاکت خشک بر بستر فیبر نوری است که برای انتقال سیگنالهای آلارم و وضعیت در سامانههای کنترل صنعتی طراحی شده است. این دستگاه بر پایه مدار مجتمع اختصاصی (Proprietary IC) ساخته شده و امکان انتقال ۱۶ کانال بهصورت یکطرفه یا ۸ کانال بهصورت دوطرفه را در چهار حالت پیکربندی (۱۶ ورودی، ۱۶ خروجی، ۸ ورودی بههمراه ۸ خروجی) فراهم میکند.

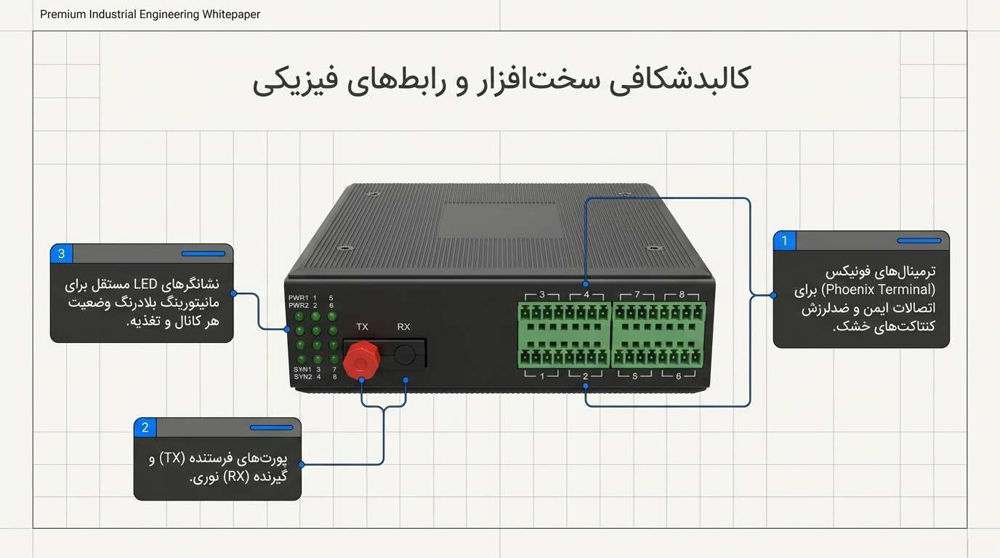

یکی از ویژگیهای مهم این محصول، تشخیص خودکار وضعیت کنتاکت باز (Normally Open) و بسته (Normally Closed) در ورودی و بازتولید دقیق همان وضعیت در خروجی است؛ بهگونهای که در حالت عدم اتصال کنتاکت ورودی یا قطع لینک فیبر، خروجی در وضعیتی پایدار باقی میماند و از بروز فرمانهای کاذب یا نوسانی جلوگیری میشود. هر کانال دارای نشانگر LED مستقل برای وضعیت روشن/خاموش است که عیبیابی میدانی را ساده میکند. اتصال الکتریکی کنتاکتها از طریق ترمینال فونیکس (Phoenix Terminal) انجام میشود و دستگاه از منابع تغذیه متنوع با توان مصرفی حداکثر ۱۰ وات پشتیبانی میکند.
پروژه پتروشیمی مهاباد نمونهای روشن از کاربرد فیبر نوری در انتقال سیگنالهای وضعیتی صنعتی است؛ جایی که نبود اترنت و ریسکهای محیطی، استفاده از یک مبدل اختصاصی کنتاکت-به-فیبر را به گزینه بهینه تبدیل میکند. مبدل Sepitam-8bK-T/R، با ظرفیت پیکربندیپذیر تا ۸ کانال دوطرفه یا ۱۶ کانال یکطرفه، بهمراتب بیش از نیاز فعلی چهار کنتاکت پروژه ظرفیت دارد و فضای کافی برای توسعه آتی سامانه پایش را فراهم میکند. محاسبات بودجه لینک نوری نشان میدهد که در فاصله دو کیلومتری این پروژه، حاشیه اطمینان سیگنال (بیش از ۱۵ دسیبل) بهمراتب بالاتر از حد نیاز است. این حاشیهٔ گسترده، حتی احتساب افت اتصالات میانی مانند آداپتور SC-به-FC را نیز پوشش میدهد. با رعایت ملاحظات مطرحشده، این ترکیب راهکاری پایدار، مقاوم در برابر نویز و صاعقه، و مقیاسپذیر برای سامانههای پایش صنعتی فراهم میآورد.
