حلقه امن پایش: معماری نوین فیبر نوری در یکپارچه‌سازی دکل‌های نظارتی توزیع‌شده

معماری نوین فیبر نوری در یکپارچه‌سازی دکل‌های نظارتی توزیع‌شده

📅 تاریخ انتشار: 15 شهریور 1405

⏱️ زمان مطالعه: 15 دقیقه

پروژه‌های نظارتی گسترده که در آن‌ها تعداد زیادی تجهیزات میدانی در نقاط مختلف جغرافیایی مستقر هستند، نیازمند زیرساخت ارتباطی قابل اعتماد و مقاوم در برابر خرابی‌های احتمالی هستند. در چنین پروژه‌هایی، علاوه بر انتقال داده‌های دوربین‌ها و سنسورها، حفظ پایداری شبکه و جلوگیری از قطع ارتباط نیز اهمیت ویژه‌ای دارد.

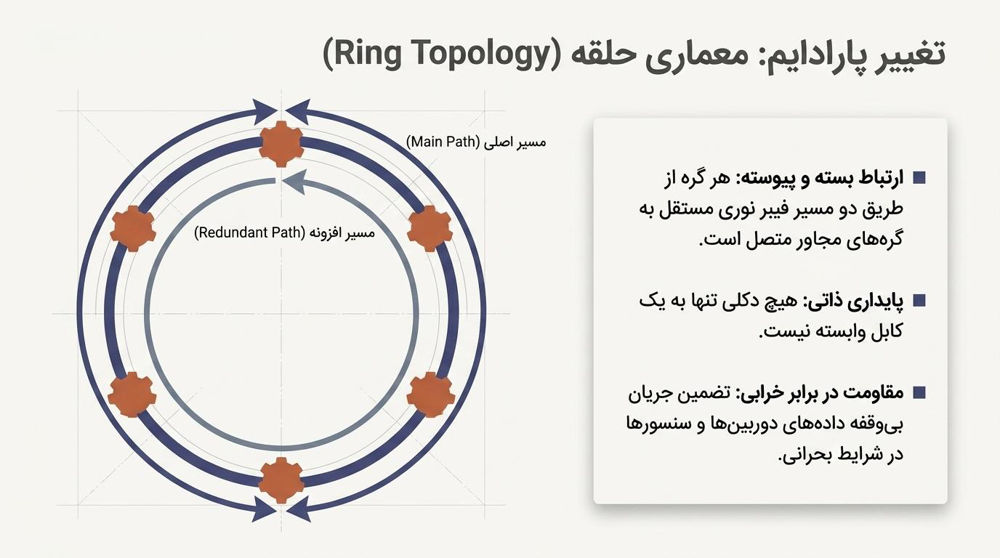

یکی از روش‌های متداول برای افزایش قابلیت اطمینان در این نوع پروژه‌ها، استفاده از توپولوژی Ring است. در این معماری، ارتباط میان گره‌ها به‌صورت حلقوی برقرار می‌شود و در صورت بروز قطعی در یکی از مسیرها، ارتباط از مسیر جایگزین ادامه پیدا می‌کند. این ویژگی باعث می‌شود شبکه در برابر خرابی‌های فیزیکی مقاومت بیشتری داشته باشد و دسترس‌پذیری سرویس افزایش یابد.

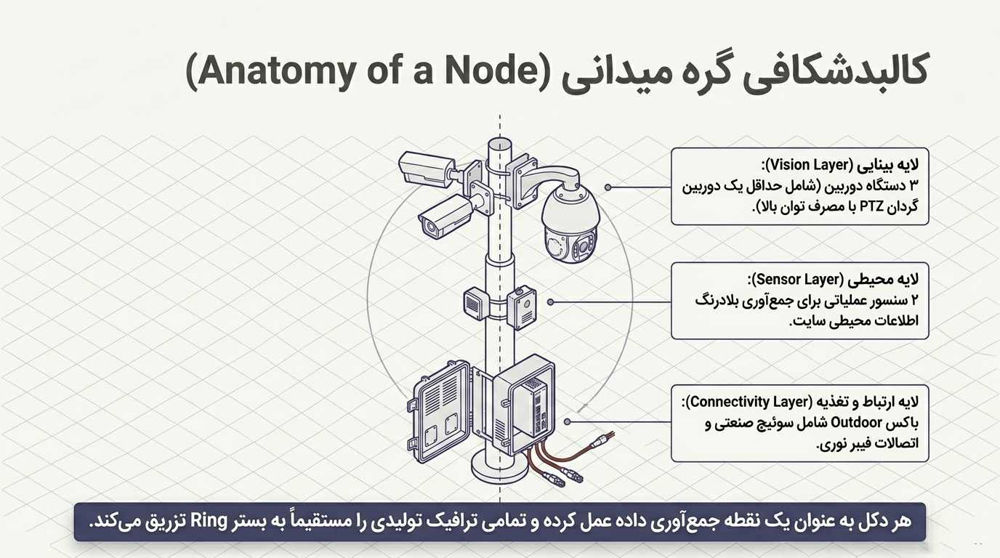

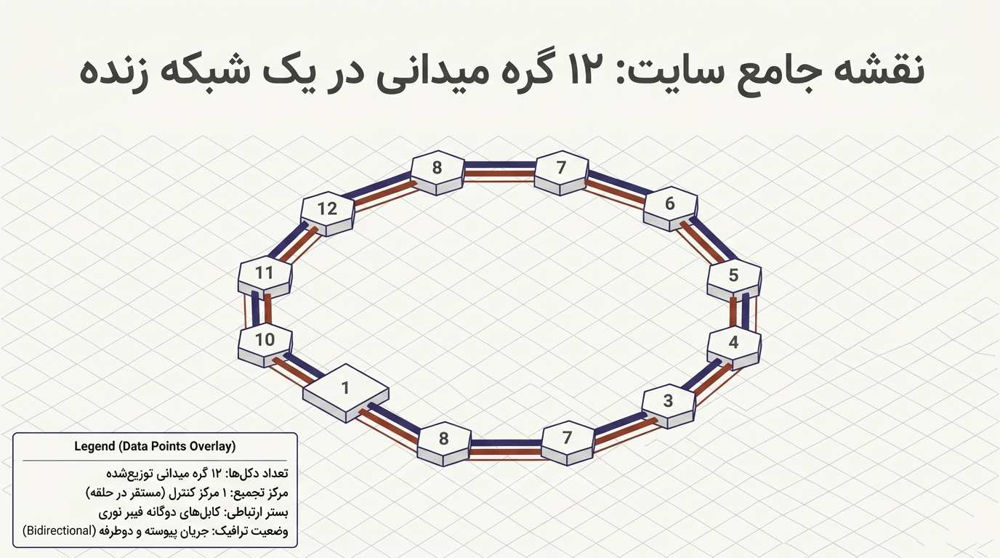

در سناریوی مورد بررسی، دوازده دکل در نقاط مختلف سایت مستقر شده‌اند و هر دکل دارای یک باکس Outdoor برای نصب تجهیزات ارتباطی است. بر روی هر دکل سه دوربین نصب شده که در برخی از نقاط حداقل یکی از آن‌ها از نوع گردان (PTZ) است. همچنین در هر باکس دو سنسور برای جمع‌آوری اطلاعات محیطی یا عملیاتی در نظر گرفته شده است.

هدف اصلی پروژه، انتقال تمامی داده‌های تولیدشده توسط این تجهیزات به مرکز کنترل و سامانه‌های مانیتورینگ است. علاوه بر این، بخشی از دکل‌ها باید امکان تبادل اطلاعات با سایر مراکز عملیاتی را نیز داشته باشند.

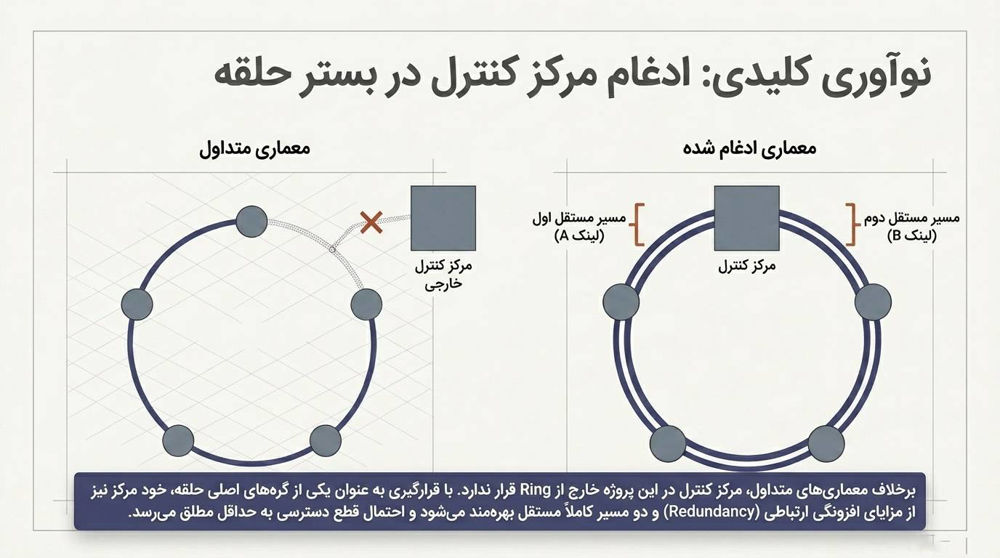

ارتباط میان دکل‌ها و مرکز کنترل بر بستر فیبر نوری و در قالب یک ساختار Ring انجام می‌شود. برخلاف معماری‌های متداول ستاره‌ای، مرکز کنترل در این پروژه خارج از Ring قرار ندارد، بلکه به‌عنوان یکی از گره‌های اصلی حلقه عمل می‌کند. به این ترتیب تمامی دکل‌ها و مرکز کنترل در یک مسیر حلقوی مشترک قرار گرفته‌اند و هر گره از طریق دو لینک فیبر نوری به گره‌های مجاور خود متصل است.

این ساختار موجب می‌شود که در صورت بروز قطعی در یکی از مسیرهای ارتباطی، ارتباط شبکه از سمت دیگر حلقه ادامه پیدا کند و دسترس‌پذیری سامانه حفظ شود.

انتخاب توپولوژی Ring در این پروژه مستقیماً با الزامات پایداری و افزونگی ارتباطات مرتبط است. در این معماری، تمامی دکل‌های نظارتی و همچنین سوئیچ مستقر در مرکز کنترل، اعضای یک حلقه ارتباطی واحد را تشکیل می‌دهند. هر سوئیچ از طریق دو مسیر فیبر نوری مستقل به دو گره مجاور خود متصل شده و بدین ترتیب یک مسیر ارتباطی بسته ایجاد می‌شود.

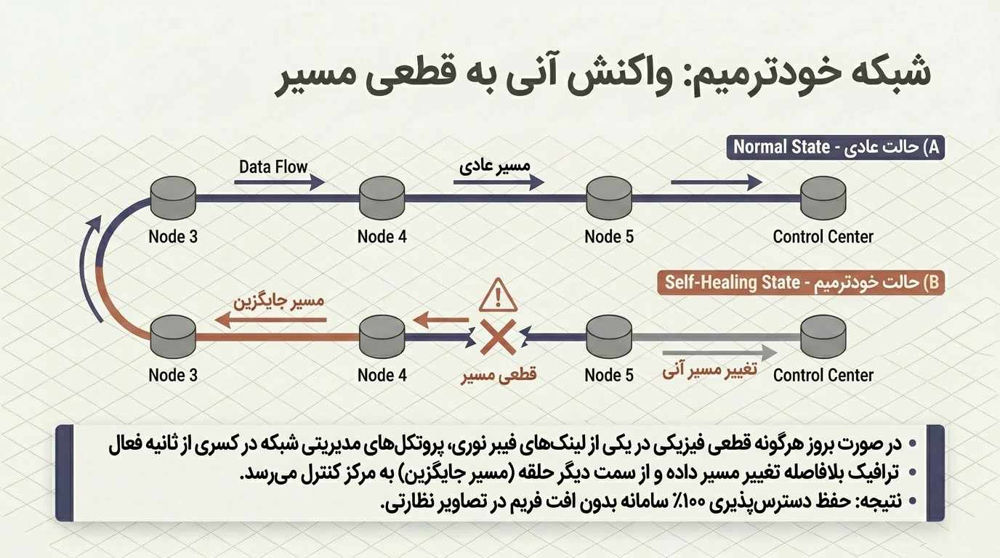

یکی از مزیت‌های اصلی این ساختار، امکان بازیابی سریع ارتباط در زمان بروز خطا است. در صورتی که یکی از لینک‌های فیبر نوری یا یکی از مسیرهای ارتباطی دچار مشکل شود، ترافیک شبکه از مسیر جایگزین عبور کرده و ارتباط تجهیزات با مرکز کنترل حفظ می‌شود.

با توجه به اینکه مرکز کنترل نیز عضوی از Ring محسوب می‌شود، افزونگی ارتباطی تنها به دکل‌های میدانی محدود نیست و خود مرکز کنترل نیز از دو مسیر مستقل برای دسترسی به شبکه برخوردار است. این ویژگی سطح دسترس‌پذیری کل سامانه را افزایش داده و احتمال قطع کامل ارتباط را به حداقل می‌رساند.

استفاده از چنین ساختاری مستلزم بهره‌گیری از سوئیچ‌های مدیریتی و مکانیزم‌های کنترلی مناسب برای مدیریت حلقه و جلوگیری از ایجاد Loop در شبکه است. در غیر این صورت، گردش ترافیک در مسیرهای حلقوی می‌تواند موجب ناپایداری شبکه شود.

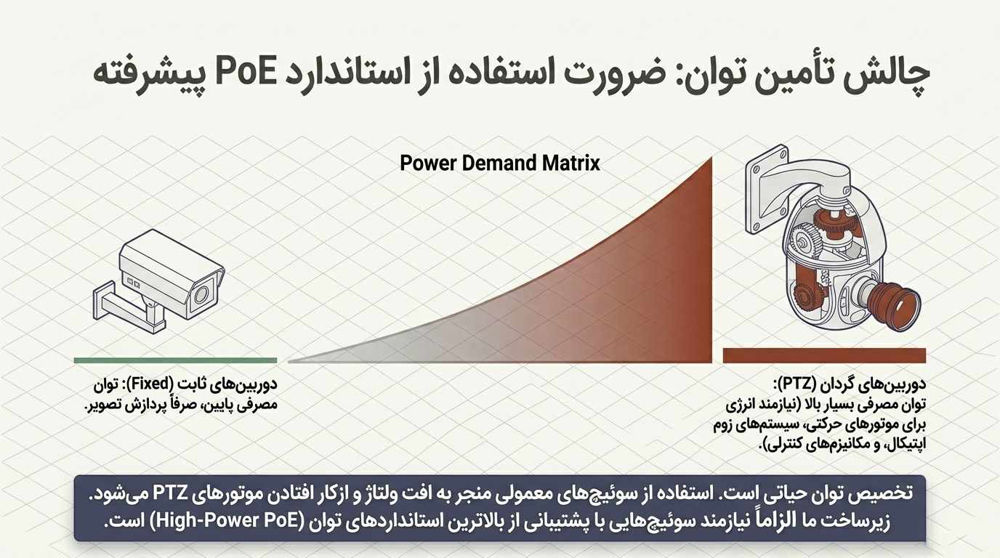

یکی از مهم‌ترین عوامل در انتخاب تجهیزات شبکه، بررسی نیازمندی‌های تغذیه دوربین‌ها است. در این پروژه، بخشی از دوربین‌ها از نوع گردان هستند. این نوع دوربین‌ها به دلیل وجود موتورهای حرکتی، سیستم‌های زوم اپتیکال و مکانیزم‌های کنترلی، معمولاً توان مصرفی بیشتری نسبت به دوربین‌های ثابت دارند.

به همین دلیل، انتخاب سوئیچ‌هایی که از استانداردهای توان بالاتر PoE پشتیبانی می‌کنند اهمیت ویژه‌ای پیدا می‌کند. در پروژه‌های مشابه، استفاده از تجهیزاتی که قابلیت تأمین توان مورد نیاز تجهیزات پرمصرف را داشته باشند، از بروز مشکلات عملکردی در آینده جلوگیری می‌کند.

علاوه بر موضوع توان، باید ظرفیت پورت‌ها، تعداد ارتباطات فیبر و امکان توسعه تجهیزات در آینده نیز در طراحی لحاظ شود.

پس از بررسی نیازمندی‌های پروژه، مشخص می‌شود که هر دکل باید بتواند دوربین‌ها، سنسورها و ارتباطات فیبر نوری مربوط به ساختار Ring را پشتیبانی کند. از سوی دیگر، تجهیزات انتخاب‌شده باید در محیط Outdoor و شرایط عملیاتی طولانی‌مدت عملکرد پایدار داشته باشند.

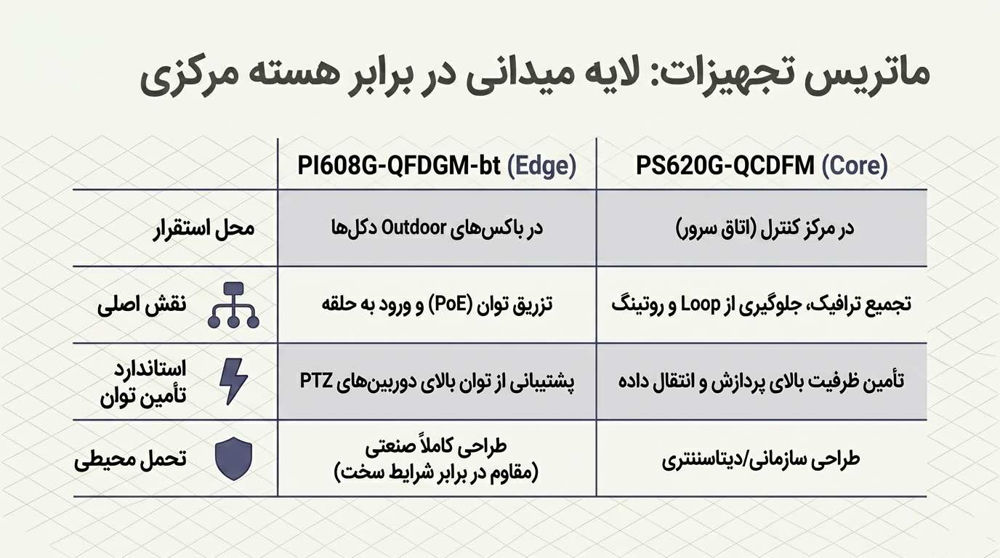

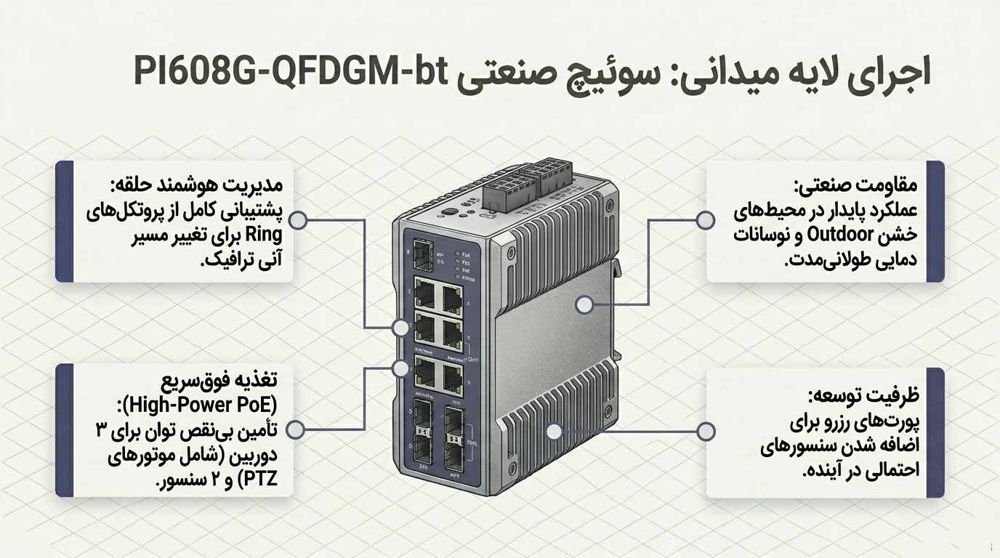

برای این منظور، استفاده از سوئیچ صنعتی مدیریتی Sepitam-PI608G-QFDGM-bt در سطح دکل‌ها پیشنهاد می‌شود. این تجهیز علاوه بر پشتیبانی از قابلیت‌های مدیریتی مورد نیاز در شبکه Ring، امکان تأمین توان تجهیزات متصل را نیز فراهم می‌کند و ظرفیت مناسبی برای اتصال تجهیزات فعلی و توسعه‌های آتی دارد.

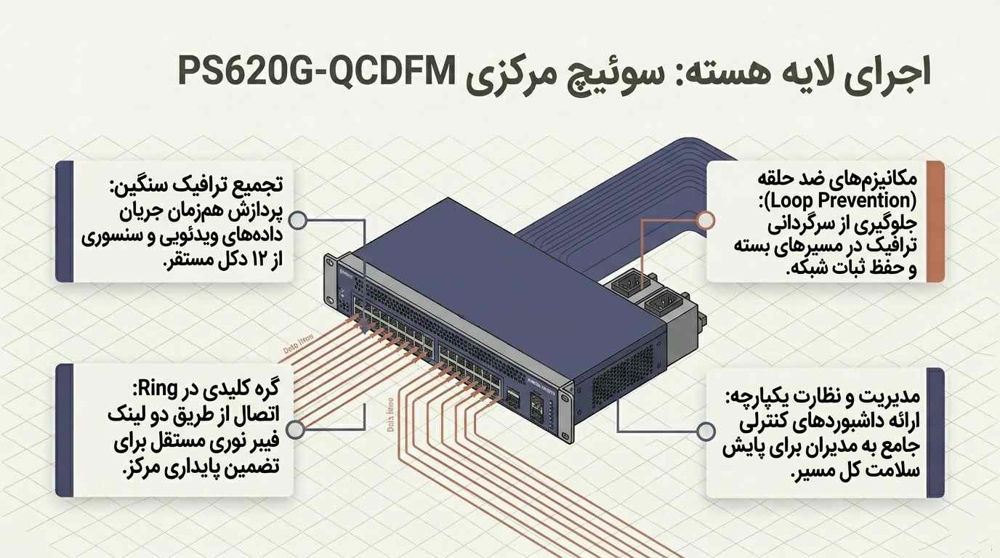

در مرکز کنترل نیز به تجهیزی نیاز است که بتواند ارتباطات دکل‌ها را تجمیع کرده و هم‌زمان تعداد زیادی از تجهیزات مرکزی را پشتیبانی کند. بر همین اساس، سوئیچ Sepitam-PS620G-QCDFM به‌عنوان نقطه تجمیع مرکزی انتخاب می‌شود. این تجهیز علاوه بر ظرفیت مناسب ارتباطی، قابلیت‌های مدیریتی مورد نیاز برای کنترل و نظارت بر شبکه را در اختیار مدیران شبکه قرار می‌دهد.

اگرچه اطلاعات اولیه پروژه امکان ارائه یک راهکار کلی را فراهم می‌کند، اما طراحی نهایی نیازمند جزئیات بیشتری است. برای مثال، مشخص نیست کدام دکل‌ها به دوربین گردان مجهز هستند و چه میزان توان مصرفی واقعی مورد نیاز هر دکل است. همچنین تعداد دقیق ارتباطاتی که باید به مراکز دیگر منتقل شوند و میزان ترافیک تولیدشده توسط دوربین‌ها نیز بر طراحی نهایی تأثیرگذار خواهد بود.

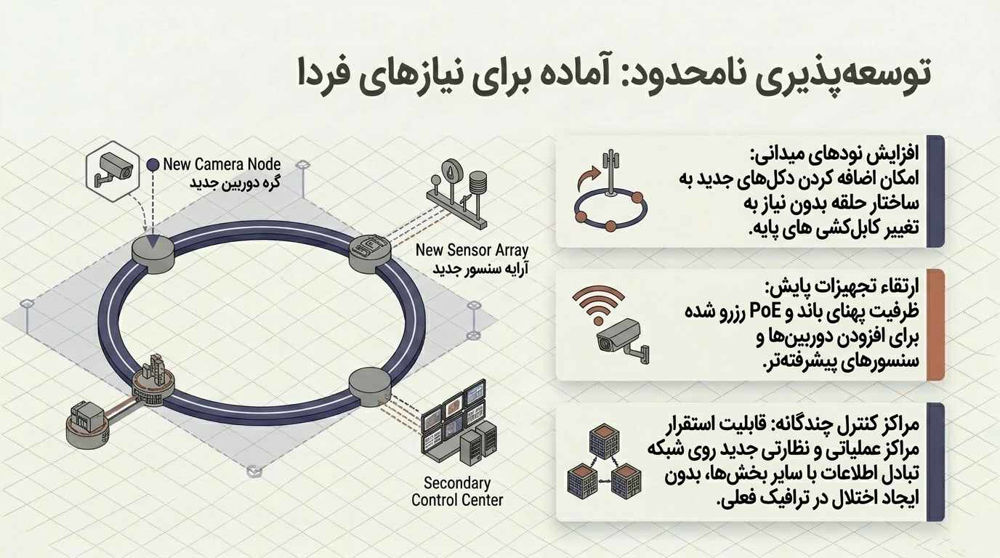

در پروژه‌هایی از این نوع، توسعه‌پذیری یکی از مهم‌ترین عوامل موفقیت بلندمدت محسوب می‌شود. افزایش تعداد دوربین‌ها، افزودن تجهیزات پایش جدید یا ایجاد مراکز کنترلی اضافی از جمله مواردی هستند که باید در زمان انتخاب تجهیزات لحاظ شوند تا نیاز به تعویض زیرساخت در آینده به حداقل برسد.

راهکار پیشنهادی برای این پروژه مبتنی بر یک ساختار Ring فیبر نوری است که تمامی دکل‌های نظارتی و مرکز کنترل را در بر می‌گیرد. در لایه میدانی، سوئیچ صنعتی مدیریتی Sepitam-PI608G-QFDGM-bt وظیفه اتصال دوربین‌ها، سنسورها و لینک‌های فیبر نوری Ring را بر عهده دارد. این تجهیز علاوه بر پشتیبانی از قابلیت‌های مدیریتی مورد نیاز، امکان تأمین توان تجهیزات متصل از طریق PoE را نیز فراهم می‌کند.

در مرکز کنترل، سوئیچ Sepitam-PS620G-QCDFM علاوه بر ایفای نقش تجمیع‌کننده اطلاعات، به‌عنوان یکی از گره‌های Ring نیز عمل می‌کند. این سوئیچ از طریق دو لینک فیبر نوری مستقل به دو سوئیچ مجاور در حلقه متصل شده و بخشی از مسیر افزونه شبکه را تشکیل می‌دهد. در نتیجه مرکز کنترل نیز همانند سایر گره‌های شبکه از مزایای افزونگی ارتباطی بهره‌مند می‌شود.

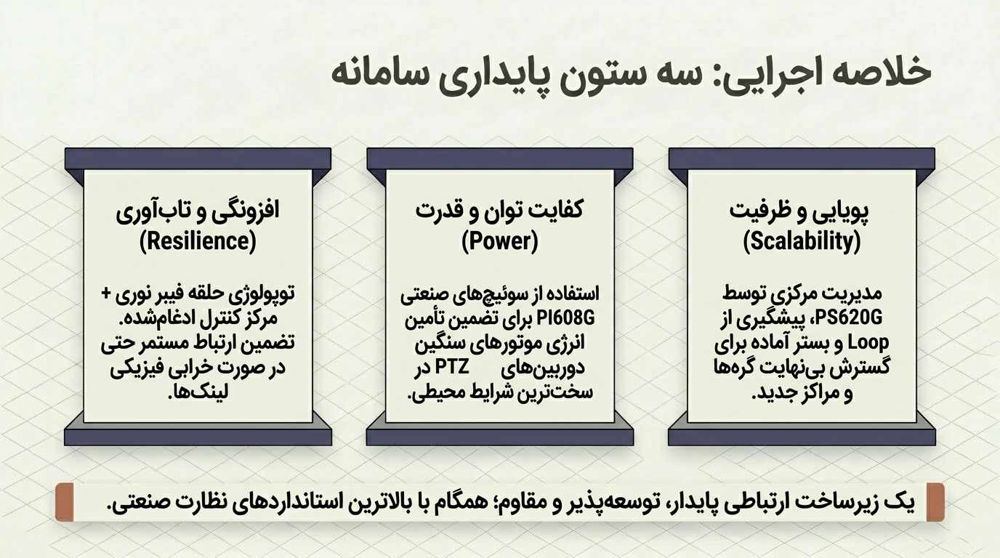

ترکیب این تجهیزات یک زیرساخت ارتباطی پایدار، توسعه‌پذیر و مقاوم در برابر خرابی لینک‌های ارتباطی ایجاد می‌کند که با نیازهای عملیاتی پروژه همخوانی کامل دارد.

در پروژه‌های نظارتی مبتنی بر دکل‌های توزیع‌شده، استفاده از توپولوژی Ring بر بستر فیبر نوری یکی از مؤثرترین روش‌ها برای افزایش قابلیت اطمینان شبکه محسوب می‌شود. در سناریوی مورد بررسی، تمامی دکل‌های نظارتی و مرکز کنترل در قالب یک Ring واحد به یکدیگر متصل شده‌اند و هر گره از دو مسیر مستقل برای ارتباط با شبکه بهره می‌برد.
