مطالعه موردی انتخاب سوئیچهای مدیریتی سری Sepitam برای یک مجموعه سهسایته
📅 تاریخ انتشار: 15 شهریور 1405
⏱️ زمان مطالعه: 15 دقیقه
با گسترش سامانههای نظارت تصویری در مجموعههای سازمانی چندسایته، انتخاب زیرساخت شبکه برای اتصال دوربینهای PoE به همان اندازه که یک تصمیم فنی است، یک تصمیم اقتصادی نیز محسوب میشود. مشتریانی که چند سایت با تعداد دوربین متفاوت دارند، معمولاً نسبت به هزینه نهایی پروژه حساسیت بالایی نشان میدهند؛ اما تجربه پیادهسازی نشان میدهد ارزانترین گزینه در لحظه خرید همیشه مقرونبهصرفهترین گزینه در طول عمر بهرهبرداری شبکه نیست، بهویژه در پروژههایی که تعداد دوربینها زیاد و ترافیک شبکه قابلتوجه است.

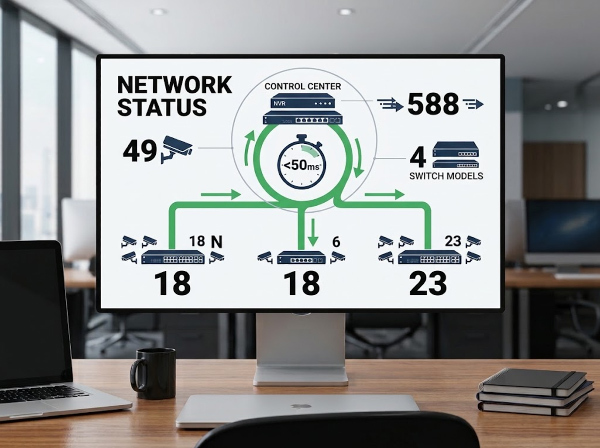

در این مقاله، یک سناریوی واقعی از طراحی شبکه نظارت تصویری برای مجموعهای با سه سایت جانبی و یک مرکز کنترل بررسی میشود. روند تصمیمگیری، از جمعآوری اطلاعات اولیه از مشتری تا انتخاب نهایی تجهیزات و اعتبارسنجی ظرفیت پهنای باند، بهصورت گامبهگام تشریح میگردد تا این مطالعه موردی بتواند بهعنوان یک راهنمای عملی برای پروژههای مشابه مورد استفاده قرار گیرد.

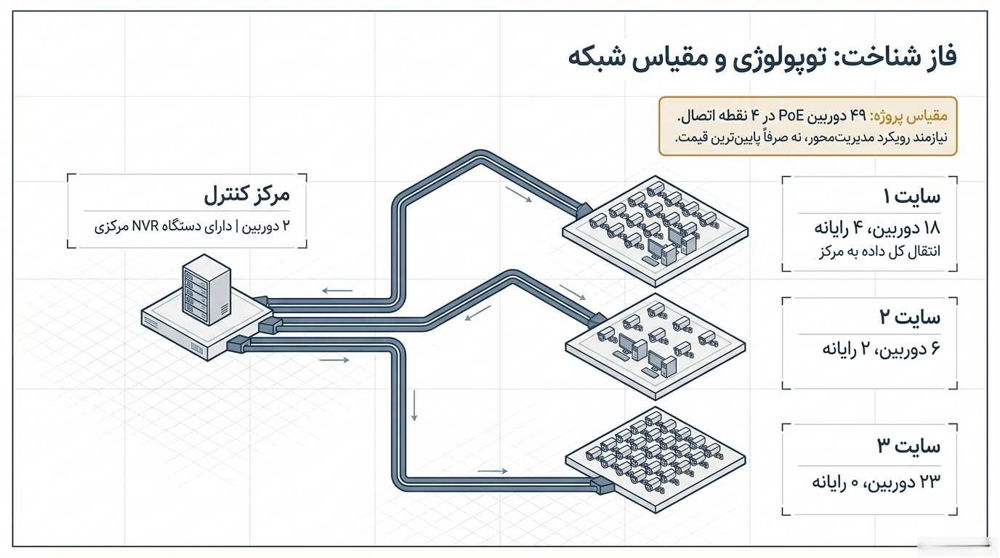

نخستین و مهمترین اصل در طراحی شبکههای نظارت تصویری چندسایته، پرهیز از ارائه شتابزده راهحل است. پیش از پیشنهاد هرگونه تجهیز، باید اطلاعات کافی از مشتری اخذ شود؛ از جمله تعداد دقیق دوربینها و رایانههای (PC) هر سایت، وجود یا عدم وجود تجهیزات ضبط از پیش نصبشده، و الزامات انتقال داده به مرکز کنترل. در سناریوی مورد بررسی، مشتری از پیش یک دستگاه NVR در اختیار داشت و درخواست شد تمامی دادههای تصویری سایتها به مرکز کنترل منتقل شود. جدول زیر خلاصه اطلاعات اولیه جمعآوریشده از هر سایت را نشان میدهد:
نکته کلیدی: مجموعه مورد بررسی در مجموع ۴۹ دوربین PoE در چهار نقطه شبکه دارد. در چنین مقیاسی، انتخاب تجهیزات باید بر پایه ظرفیت پورت، نرخ واقعی داده و بودجه توان PoE صورت گیرد، نه صرفاً پایینترین قیمت.
یکی از رایجترین اشتباهات در طراحی شبکههای نظارت تصویری، نادیدهگرفتن نرخ انتقال داده (بیتریت) واقعی دوربینهاست. بدون این عدد، هیچ محاسبهای درباره ظرفیت مورد نیاز سوئیچ، لینک آپلینک یا حتی توان مصرفی PoE قابل اتکا نخواهد بود. به همین دلیل، در جلسه فنی، پارتنامبر دقیق دوربینهای نصبشده از مشتری استعلام و دیتاشیت رسمی آن مطالعه شد. بر اساس این استعلام، نرخ انتقال داده هر دوربین برابر با ۱۲ Mbps تعیین شد. این عدد مبنای تمامی محاسبات پهنای باند در ادامه این مقاله است.
پرسیدن این پرسش بهظاهر ساده، در عمل جلوی یکی از پرتکرارترین خطاهای طراحی را میگیرد: انتخاب سوئیچ یا لینک آپلینکی که در نگاه اول کافی به نظر میرسد، اما در عمل تحت بار همزمان چند ده دوربین با کیفیت بالا دچار افت کارایی میشود.

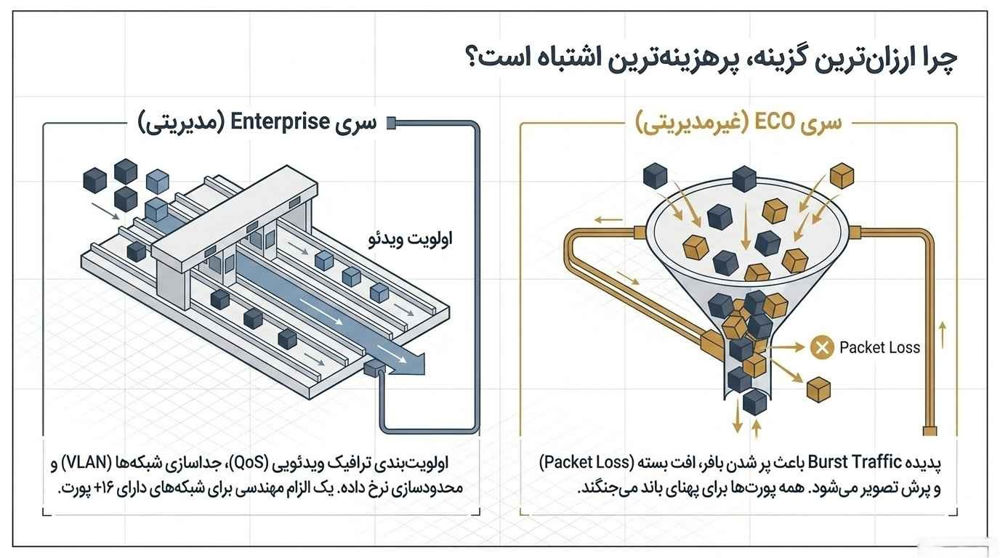

با وجود درخواست صریح مشتری برای کاهش هزینه، سوئیچهای سری ECO برای این پروژه پیشنهاد نشدند. این خانواده از محصولات معمولاً برای کاربریهای خانگی یا فضاهای بسیار کوچک طراحی میشوند و از نظر ظرفیت پردازش، پایداری تحت بار پیوسته و قابلیتهای مدیریتی، متناسب با نیازهای یک شبکه سازمانی چندسایته با دهها دوربین فعال همزمان نیستند. در مقابل، سری Enterprise با ارائه قابلیتهای مدیریتی، ظرفیت پردازش بالاتر و پایداری مناسب برای بهرهبرداری طولانیمدت، انتخاب متناسبتری برای این دسته از پروژههاست.
توجه به این نکته اهمیت دارد که هدف، نادیدهگرفتن حساسیت مالی مشتری نیست؛ بلکه هدایت او بهسمت انتخابی است که هزینه کل بهرهبرداری (شامل احتمال خرابی، افت کیفیت تصویر ضبطشده یا نیاز به تعویض زودهنگام تجهیزات) را در بلندمدت کاهش میدهد.

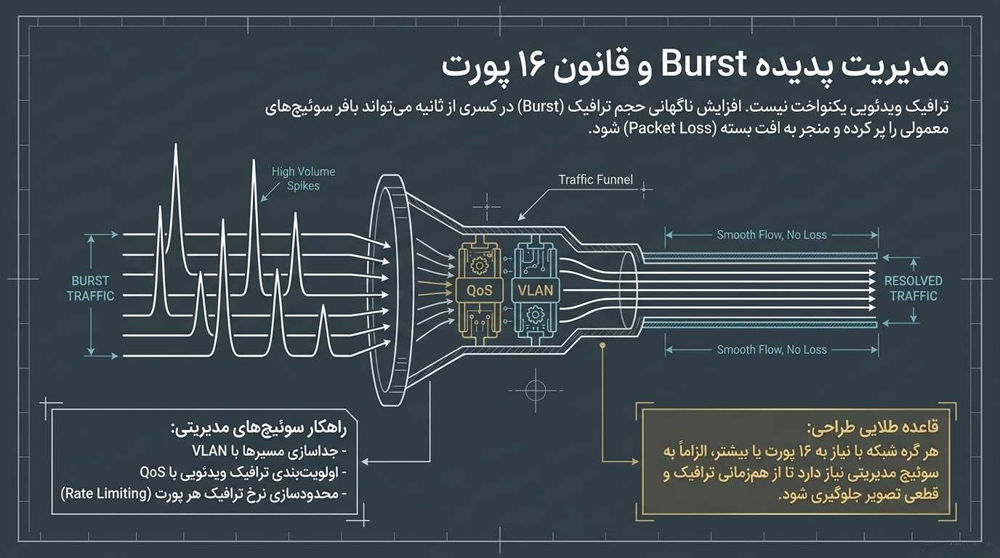

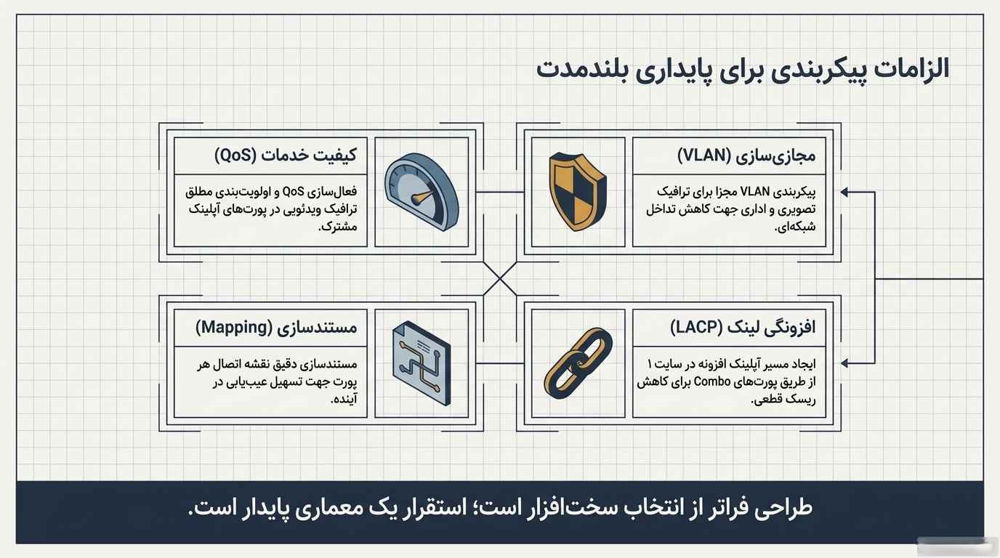

زمانیکه تعداد دوربینهای متصل به یک سوئیچ زیاد باشد، احتمال بروز پدیده «برست» (burst) افزایش مییابد؛ یعنی افزایش ناگهانی حجم ترافیک شبکه در یک بازه زمانی کوتاه که میتواند بافر سوئیچ را پر کرده و منجر به افت بسته (packet loss) یا افت فریم در جریان ویدئویی شود. در سوئیچهای غیرمدیریتی، امکان کنترل یا اولویتبندی این ترافیک وجود ندارد و تمام پورتها بهصورت یکسان با یکدیگر رقابت میکنند. اما در سوئیچهای مدیریتی، با پیکربندی قابلیتهایی مانند VLAN، QoS و محدودسازی نرخ ترافیک هر پورت (rate limiting)، میتوان ترافیک ویدئویی را بهصورت کنترلشده مدیریت کرد و از اشباع پورتهای آپلینک جلوگیری نمود.
بر همین اساس، در این پروژه بهعنوان یک قاعده عملی، هر نقطهای که تعداد پورت مورد نیاز آن ۱۶ پورت یا بیشتر بود، صرفاً از سوئیچ مدیریتی استفاده شد؛ نه به این دلیل که تعداد پورت بهتنهایی معیار فنی نهایی است، بلکه از این جهت که در چنین مقیاسی، احتمال همزمانی ترافیک بالا میرود و مزایای مدیریتی (پایش، اولویتبندی و کنترل ازدحام) اهمیت عملی پیدا میکند.
بر اساس اصول بالا و اطلاعات جمعآوریشده، برای هر یک از سه سایت جانبی و مرکز کنترل، تجهیز متناسب با مقیاس آن نقطه انتخاب شد. جزئیات هر انتخاب، بر مبنای مطالعه دقیق دیتاشیت رسمی هر محصول، در ادامه آمده است.
برای این سایت، سوئیچ Sepitam-PS422G-DCDFM پیشنهاد شد؛ یک سوئیچ مدیریتی Layer 2+ گیگابیتی که علاوهبر قابلیتهای استاندارد لایه ۲ (VLAN، QoS، STP/RSTP/MSTP و غیره)، از مسیریابی ایستا (Static Routing) در IPv4 و IPv6 نیز پشتیبانی میکند. طبق دیتاشیت رسمی این محصول، این سوئیچ دارای ۲۲ پورت مسی گیگابیتی اختصاصی (پورتهای ۱ تا ۲۲، استاندارد IEEE 802.3at، تا سقف ۳۰ وات در هر پورت) بهعلاوه ۲ پورت Combo مجزا (پورتهای ۲۳ و ۲۴) است که هرکدام میتوانند بهصورت مسی گیگابیتی یا فیبر SFP گیگابیتی پیکربندی شوند.
این ترکیب برای سایت ۱ تناسب دقیقی ایجاد میکند: با احتساب ۱۸ دوربین و ۴ رایانه، دقیقاً ۲۲ دستگاه پایانی نیاز به اتصال دارند که بهطور کامل و بدون کمبود یا اضافه، در ۲۲ پورت مسی اختصاصی این سوئیچ جای میگیرند. از سوی دیگر، از آنجا که این ۲۲ دستگاه صرفاً از پورتهای ۱ تا ۲۲ استفاده میکنند، هر دو پورت Combo (۲۳ و ۲۴) کاملاً آزاد باقی میمانند و میتوانند در حالت SFP برای آپلینک فیبری اصلی به مرکز کنترل و یک مسیر افزونه (Link Aggregation یا لینک پشتیبان) بهکار گرفته شوند.

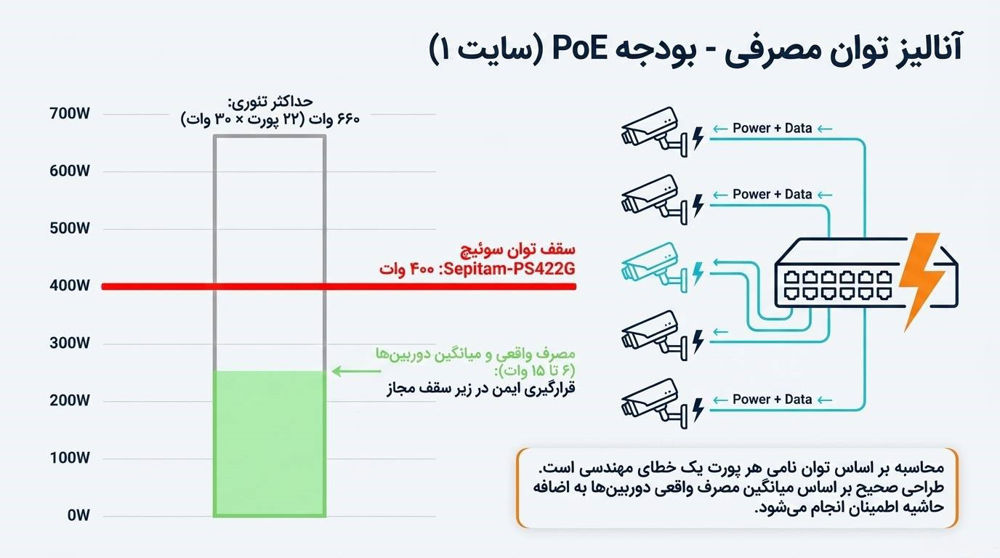

با فرض نرخ ۱۲ Mbps برای هر دوربین، ترافیک ویدئویی تولیدی این سایت حدود ۲۱۶ Mbps است که در برابر ظرفیت هر یک از پورتهای آپلینک گیگابیتی حاشیه اطمینان زیادی دارد. نکتهای که باید در فاز اجرا مورد توجه قرار گیرد، ظرفیت کل تغذیه PoE این سوئیچ است: توان هر پورت تا ۳۰ وات قابل تخصیص است، اما سقف کل توان PoE قابل تأمین توسط دستگاه ۴۰۰ وات است. از آنجا که حداکثر نظری مصرف ۲۲ پورت (در صورت مصرف همزمان ۳۰ وات از هر پورت) به ۶۶۰ وات میرسد که از این سقف فراتر است، توان مصرفی واقعی دوربینهای نصبشده باید از دیتاشیت دوربین استعلام و با ظرفیت ۴۰۰ واتی سوئیچ مقایسه شود؛ در عمل، بیشتر دوربینهای ثابت مداربسته در محدوده ۶ تا ۱۵ وات مصرف میکنند که بهراحتی در این سقف جای میگیرد، اما در صورت استفاده از دوربینهای PTZ یا دارای گرمکن، این محاسبه باید بهطور مجزا اعتبارسنجی شود.

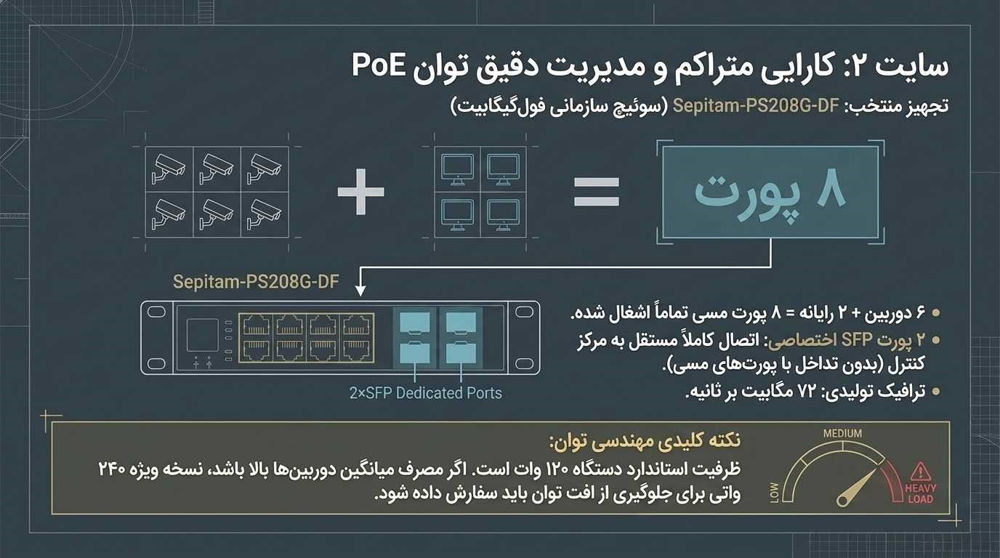

با توجه به مقیاس کوچکتر این سایت، سوئیچ Sepitam-PS208G-DF انتخاب شد؛ یک سوئیچ PoE سازمانی فولگیگابیت با ۸ پورت مسی گیگابیتی (پورتهای ۱ تا ۸، استاندارد IEEE 802.3af/at، توان تا ۳۰ وات در هر پورت) و ۲ پورت فیبر SFP گیگابیتی اختصاصی برای آپلینک (که برخلاف سایت ۱، این پورتها صرفاً فیبری هستند و کارکرد Combo/مسی ندارند).
مجموع نقاط پایانی این سایت (۶ دوربین بهعلاوه ۲ رایانه، یعنی ۸ دستگاه) دقیقاً با تعداد پورتهای مسی این سوئیچ برابر است؛ بنابراین تمامی ۸ پورت مسی بهطور کامل اشغال میشوند و هیچ پورت مسی آزادی برای توسعه باقی نمیماند. اتصال به مرکز کنترل از طریق دو پورت SFP اختصاصی انجام میشود که کاملاً مستقل از پورتهای دسترسی هستند.
طبق دیتاشیت، حداکثر توان خروجی PoE این دستگاه در حالت استاندارد ۱۲۰ وات است که با سفارش نسخه با ظرفیت بالاتر، تا ۲۴۰ وات نیز قابل افزایش خواهد بود. با احتساب حداکثر نظری ۸ پورت در توان کامل (۸ در ۳۰ وات)، مصرف تا ۲۴۰ وات قابل تصور است که از سقف استاندارد ۱۲۰ وات دستگاه فراتر میرود. به همین دلیل، پیش از سفارش نهایی، توان مصرفی واقعی دوربینهای این سایت باید استعلام شود؛ اگر میانگین مصرف هر دوربین در محدوده معمول ۶ تا ۱۵ وات باشد، نسخه استاندارد ۱۲۰ واتی برای ۶ دوربین کفایت میکند، در غیر این صورت نسخه ۲۴۰ واتی باید سفارش داده شود.

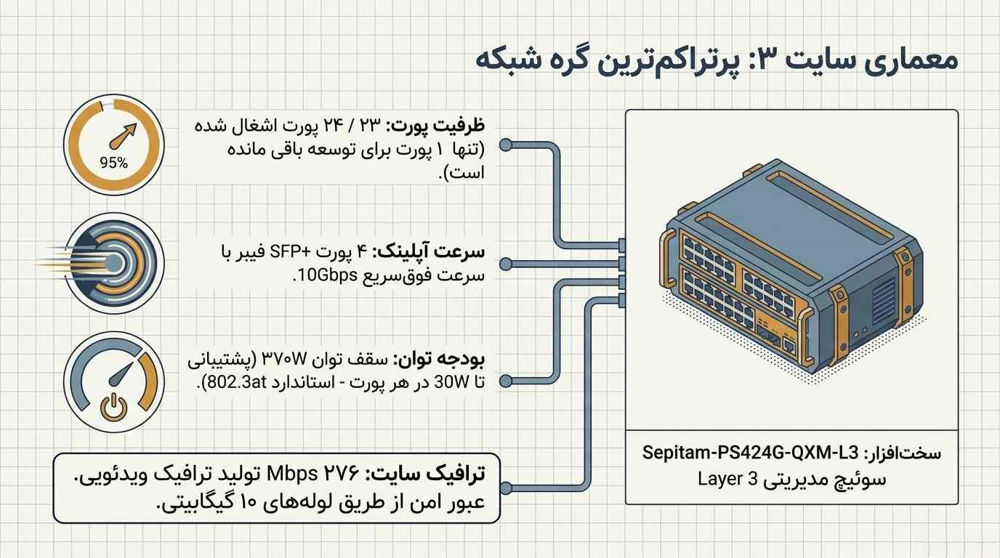

برای این سایت که پرتراکمترین نقطه از نظر تعداد دوربین است، سوئیچ Sepitam-PS424G-QXM-L3 در نظر گرفته شد؛ طبق اطلاعات اولیه پروژه، یک سوئیچ مدیریتی Layer 3 با ۲۴ پورت گیگابیتی PoE (استاندارد IEEE 802.3at، تا سقف ۳۰ وات در هر پورت) و ۴ پورت فیبر نوری SFP+ با سرعت ۱۰ گیگابیت بر ثانیه. با ۲۳ دوربین فعال، از ۲۴ پورت PoE موجود تنها یک پورت خالی باقی میماند؛ بنابراین اگرچه این سوئیچ از نظر ظرفیت فعلی پاسخگوست، حاشیه توسعه آن محدود است و در صورت برنامهریزی برای افزایش تعداد دوربینها در این سایت، باید از هماکنون افزودن یک سوئیچ دسترسی دوم یا ارتقای ظرفیت مدنظر قرار گیرد. ترافیک ویدئویی تخمینی این سایت برابر با ۲۷۶ Mbps است که همچنان بهطور قابلتوجهی کمتر از ظرفیت پورتهای آپلینک ۱۰ گیگابیتی این سوئیچ است.

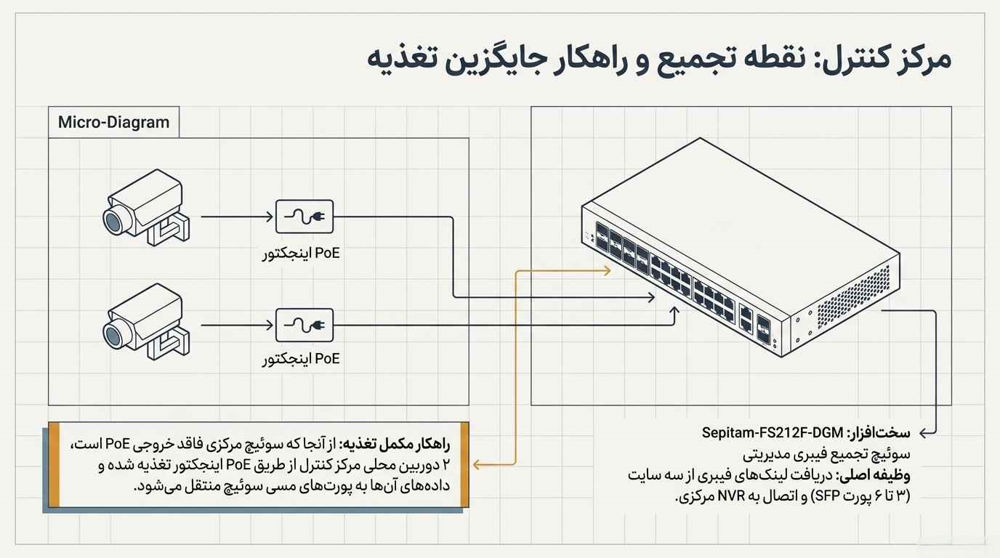

مرکز کنترل نقطه تجمیع تمامی جریانهای ویدئویی سایتها و محل استقرار NVR موجود است. برای این بخش، طبق رویکرد تعیینشده برای مرکز، سوئیچ Sepitam-FS212F-DGM انتخاب شد؛ طبق اطلاعات اولیه پروژه (که مشابه سایت ۳، هنوز از روی دیتاشیت رسمی کراسچک نشده)، یک سوئیچ فیبر گیگابیتی مدیریتی با ۱۲ پورت فیبر SFP گیگابیتی و ۲ پورت مسی گیگابیتی. این ترکیب امکان دریافت لینکهای فیبری از هر سه سایت جانبی (با استفاده از سه تا شش پورت SFP از میان ۱۲ پورت موجود، بسته به میزان افزونگی مورد نیاز) و اتصال به NVR و سایر تجهیزات مرکز از طریق پورتهای مسی را فراهم میکند؛ ضمن آنکه پورتهای فیبر باقیمانده، ظرفیت مناسبی برای توسعه آتی شبکه یا افزودن سایتهای جدید در اختیار میگذارد.
با توجه به اینکه این سوئیچ از قابلیت تغذیه PoE پشتیبانی نمیکند، دو دوربین مستقر در خود مرکز کنترل بهجای اتصال مستقیم به این سوئیچ، از طریق PoE اینجکتور تغذیه و به شبکه متصل میشوند. این رویکرد همان اصلی است که در نکات طراحی این پروژه بر آن تأکید شده بود: هرجا دوربینی به دلیل نبود پورت PoE مناسب یا نیاز به توان مصرفی بالاتر نتواند مستقیماً از سوئیچ تغذیه شود، استفاده از اینجکتور PoE بهعنوان راهحل مکمل بهکار گرفته میشود.

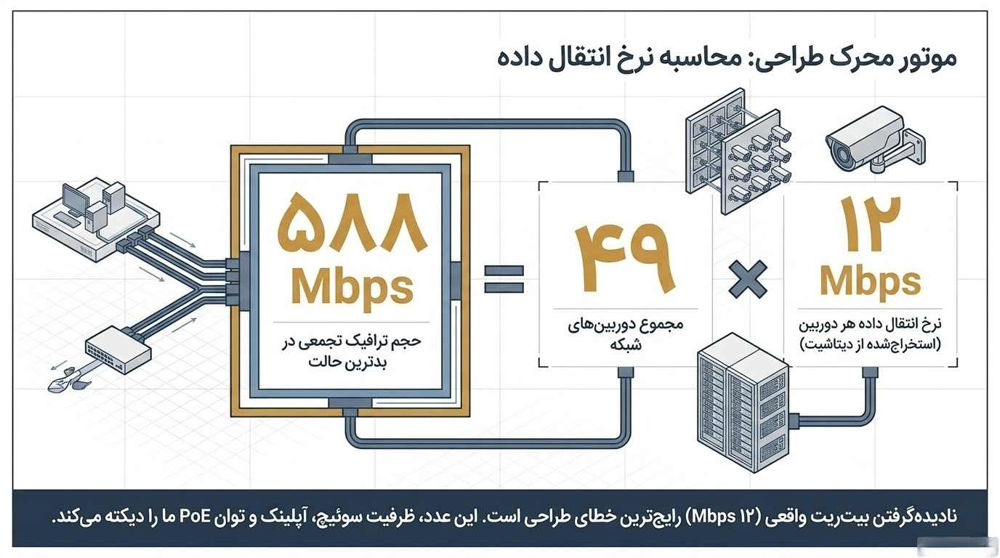

پیش از نهاییسازی طراحی، ارزش دارد ترافیک تجمعی کل مجموعه در مرکز کنترل نیز محاسبه و با ظرفیت لینکهای آپلینک مقایسه شود. این محاسبه بر مبنای نرخ ۱۲ Mbps برای هر دوربین و بهصورت محافظهکارانه (بدون احتساب کاهش نرخ ناشی از فشردهسازی متغیر ویدئویی مانند H.264 یا H.265 که در عمل معمولاً میانگین مصرف پهنای باند را کاهش میدهد) انجام شده است تا بدترین حالت ممکن نیز پوشش داده شود:
نتیجه محاسبه: ۵۸۸ Mbps ترافیک تجمعی بدترینحالت، کمتر از ظرفیت یک لینک گیگابیتی ساده است؛ یعنی حتی بدون احتساب سرریز ۱۰ گیگابیتی سایت ۳، زیرساخت پیشنهادی حاشیه اطمینان قابلتوجهی برای رشد آینده دارد.
بر اساس تحلیل فوق، فهرست نهایی تجهیزات پیشنهادی برای این پروژه به شرح جدول زیر است:
جدول زیر نیز بهصورت خلاصه، مشخصات فنی کلیدی چهار سوئیچ اصلی این راهحل را برای مرجع سریع نشان میدهد.
چرا با وجود درخواست مشتری برای کاهش هزینه، از سوئیچهای سری ECO استفاده نشد؟
زیرا سری ECO برای کاربری خانگی یا فضاهای بسیار کوچک طراحی شده و از نظر ظرفیت پردازش و قابلیتهای مدیریتی، برای شبکهای با دهها دوربین همزمان فعال مناسب نیست. سری Enterprise با هزینه نسبتاً بیشتر در ابتدای پروژه، ریسک افت کارایی و هزینههای تعویض زودهنگام را در بلندمدت کاهش میدهد.
چرا محاسبه ترافیک تجمعی اهمیت دارد، وقتی هر سایت بهتنهایی ظرفیت کافی دارد؟
زیرا مرکز کنترل نقطه تلاقی ترافیک همه سایتهاست و ممکن است هرچند سایت بهتنهایی مشکلی نداشته باشد، مجموع ترافیک در سوئیچ تجمیع مرکز از ظرفیت پیشبینینشده عبور کند. محاسبه تجمعی، اطمینان میدهد که این نقطه مشترک نیز دچار گلوگاه (bottleneck) نخواهد شد.
آیا این راهحل امکان توسعه آینده را نیز پوشش میدهد؟
بله، اما به میزان متفاوت در هر سایت. در سایت ۱، تمام ۲۲ پورت مسی برای تجهیزات فعلی اشغال شده و هر دو پورت Combo نیز برای آپلینک اصلی و پشتیبان در نظر گرفته شدهاند؛ بنابراین افزودن دستگاه جدید در این سایت مستلزم چشمپوشی از افزونگی آپلینک (استفاده از یکی از پورتهای Combo برای کاسکید سوئیچ مکمل) یا نصب یک سوئیچ دسترسی مستقل است. سایت ۲ نیز از نظر پورت مسی به سقف رسیده و توسعه آن بهطور مشابه مستلزم صرفنظر از یکی از دو پورت SFP یا افزودن سوئیچ مکمل مستقل است. سایت ۳ تنها یک پورت PoE خالی دارد. مرکز کنترل، با پورتهای فیبر آزاد باقیمانده در سوئیچ FS212F-DGM، بیشترین ظرفیت توسعه را برای افزودن سایتهای جدید در آینده دارد.
این مطالعه موردی نشان میدهد که طراحی صحیح شبکه نظارت تصویری، فراتر از انتخاب ارزانترین سوئیچ موجود، مستلزم جمعآوری دقیق اطلاعات، استعلام نرخ انتقال داده واقعی دوربینها از دیتاشیت، و اعتبارسنجی عددی ظرفیت پورت، توان PoE و پهنای باند در هر مرحله از طراحی است. انتخاب سوئیچهای مدیریتی سری Enterprise برای نقاط پرتراکم، بههمراه محاسبه شفاف ترافیک تجمعی و بررسی دقیق دیتاشیت هر محصول، امکان ارائه راهحلی را فراهم میکند که هم از نظر فنی پایدار و هم از نظر اقتصادی برای مشتری قابل دفاع باشد.
